Проектирование газопроводов: нормативная база и классификация систем

Проектирование систем газоснабжения представляет собой комплекс инженерных решений, регламентированных строгими нормативами Российской Федерации, прежде всего сводами правил (СП) серии 42.13330 и 62.13330, а также профильными ГОСТ. Определяющим фактором является классификация газопроводов по уровню рабочего давления, подразделяющаяся на категории: высокое (до 1,2 МПа), среднее (свыше 0,005 МПа до 0,3 МПа) и низкое давление (до 0,005 МПа). Выбор конкретного давления диктуется требованиями безопасности и характером газопотребления конечных абонентов. Магистральный газопровод, транспортирующий голубое топливо на значительные расстояния, функционирует под высоким давлением, в то время как распределительные сети внутри населенных пунктов и вводы в здания эксплуатируются на среднем или низком давлении.

Трассировка газопровода – критически важный этап, требующий детального анализа территории с учетом существующей инфраструктуры, геологических, гидрологических и экологических условий, а также перспектив развития населенного пункта. Проектирование наружного газопровода предполагает выбор оптимального способа прокладки: подземный (наиболее распространенный для распределительных сетей в пределах жилой застройки) или надземный/наземный (чаще применяемый на межпоселковых участках, промышленных площадках, при пересечении препятствий). Каждый вариант предъявляет специфические требования к материалу труб, глубине заложения, защите от коррозии и механическим нагрузкам. Подземная прокладка требует тщательной оценки коррозионной активности грунтов.

Системы газораспределения подразделяются на наружные (уличные, дворовые, межцеховые, межпоселковые) и внутренние (расположенные внутри зданий и сооружений). Проектирование внутреннего газопровода требует особого внимания к вопросам пожарной и взрывобезопасности, вентиляции, размещению запорной арматуры и газоиспользующего оборудования. Ввод газопровода в здание – ответственный узел, проектные решения по которому строго регламентированы для минимизации рисков. Сложность проектирования возрастает при работе в условиях плотной городской застройки или на участках со сложным рельефом, где требуется применение специализированных решений, таких как проколы, щитовые проходки или надземные переходы.

Материал труб является ключевым фактором при проектировании. Для сетей низкого и среднего давления преимущественно применяются полиэтиленовые трубы (ПЭ), обладающие высокой коррозионной стойкостью, гибкостью и долговечностью. Стальные трубы используются на газопроводах высокого давления, для надземной прокладки, вводов в здания, а также на участках, где применение ПЭ ограничено (например, в зонах возможных подвижек грунта, при пересечении дорог, в исторических центрах городов с плотной подземной инфраструктурой). Выбор конкретного типа стальной трубы (обычная, с изоляцией, в ППУ оболочке) определяется условиями прокладки и требованиями к защите от коррозии.

Проектирование невозможно без учета специфики газопотребления объектов-абонентов. Расчетные нагрузки определяются номенклатурой и характеристиками газоиспользующего оборудования (котельные, технологические линии, бытовые приборы), режимом их работы. Это напрямую влияет на гидравлический расчет сети, подбор диаметров труб, конфигурацию системы и необходимость установки газорегуляторных пунктов (ГРП) или газорегуляторных установок (ГРУ) для снижения давления с магистрального/распределительного уровня до требуемого потребителю. Точность определения нагрузок – основа надежности и экономической эффективности проектируемой системы.

Технические решения при проектировании газопроводных сетей

Конструктивные решения линейной части газопровода основываются на результатах инженерных изысканий и нормативах СП. Проектирование подземной прокладки включает определение оптимальной глубины заложения (ниже глубины промерзания грунта и с учетом нагрузок от транспорта), выбор типа подсыпки (песчаная постель), обустройство сигнально-предупредительной ленты или плиты, проектирование мероприятий по электрохимической защите для стальных труб. Для полиэтиленовых трубопроводов критично обеспечение защиты от механических повреждений на участках с повышенным риском, а также учет возможных продольных деформаций. Проект надземной прокладки предусматривает расчет опор и эстакад, их фундаментов, антикоррозионную защиту металлоконструкций и самих труб.

Газорегуляторные пункты (ГРП) и установки (ГРУ) являются ключевыми узлами системы газораспределения, обеспечивающими снижение и стабилизацию давления газа. Проектирование ГРП включает выбор типа пункта (блочный, шкафной, пристроенный, отдельно стоящий), расчет производительности, компоновку технологической линии (фильтры, регуляторы давления, предохранительные запорные и сбросные клапаны), разработку систем автоматики, безопасности и вентиляции. Особое внимание уделяется обеспечению взрывопожаробезопасности, молниезащите и заземлению. Для ГРУ, размещаемых непосредственно у потребителей (в котельных, на промпредприятиях), проектирование дополнительно регламентирует их интеграцию в помещения с учетом требований к объему, вентиляции и размещению оборудования.

Проектирование системы газоснабжения населенного пункта или промышленной зоны включает разработку схемы газораспределения, которая должна обеспечивать надежность и бесперебойность подачи газа. Это достигается применением кольцевых схем или тупиковых с дублирующими вводами для ответственных потребителей. Гидравлический расчет сети выполняется для подтверждения пропускной способности трубопроводов выбранных диаметров при всех возможных режимах газопотребления, включая максимально-часовой расход и аварийные ситуации. Расчеты подтверждают, что падение давления на трассе и у конечных потребителей не превысит допустимых значений, установленных нормами.

Проектирование ввода газопровода в здание и внутренних систем требует строгого соблюдения норм пожарной безопасности. Решения включают выбор места ввода (обычно нежилые помещения – кухни, коридоры, котельные), установку отключающего устройства снаружи здания, проектирование разводки труб (открытая или скрытая в штробах с вентилируемыми коробами), размещение запорной арматуры перед каждым прибором, устройство продувочных линий и систем контроля загазованности. Для многоэтажных жилых домов проектирование включает вертикальные стояки и поэтажные разводки. Применение полиэтиленовых труб для внутренних газопроводов запрещено, используется исключительно стальной трубопровод.

Проектирование сопутствующих сооружений и устройств является неотъемлемой частью. К ним относятся: устройства электрохимической защиты (УЭХЗ) катодной или протекторной для подземных стальных газопроводов, пункты замера расхода газа (коммерческого учета), шкафные краны для подключения абонентов, дренажные устройства, компенсаторы температурных удлинений, контрольные точки. Каждое устройство требует обоснования выбора, спецификации и разработки узлов подключения к линейной части. Надежность функционирования всей системы газоснабжения в значительной степени зависит от корректности проектирования этих вспомогательных элементов.

Проектирование газоснабжения объектов различного назначения

Проектирование газоснабжения жилого фонда (многоквартирные и индивидуальные дома) фокусируется на обеспечении безопасного газопотребления бытовыми приборами. Основные элементы системы: дворовые газопроводы низкого давления (часто полиэтиленовые), вводы в здания, внутридомовые стальные газопроводы, индивидуальные или общедомовые узлы учета газа. Проектирование учитывает специфику размещения газовых плит, водонагревателей, отопительных котлов в квартирах и частных домах, требования к вентиляции и дымоудалению. Особое внимание уделяется проектированию газоснабжения газифицируемых участков в рамках индивидуального жилищного строительства (ИЖС), включая подводящие межпоселковые сети и ввод на участок.

Проектирование систем газораспределения и газопотребления для промышленных предприятий характеризуется высокими расчетными нагрузками, использованием газа как энергоносителя и технологического сырья, необходимостью обеспечения бесперебойности подачи. Проектные решения включают: подводящие газопроводы среднего или высокого давления, ГРП/ГРУ технологических линий и котельных, разветвленную внутриплощадочную сеть (часто надземную на эстакадах), сложные узлы подключения агрегатов. Критически важны системы автоматики безопасности (САЗ), отключающие подачу газа при аварийных ситуациях. Проектирование требует глубокого понимания технологических процессов предприятия.

Проектирование газоснабжения объектов коммунально-бытового назначения (котельные, бани, прачечные, рестораны, больницы, школы) базируется на расчете нагрузок от установленного теплогенерирующего, пищеприготовительного или иного оборудования. Особенности включают необходимость размещения ГРУ (для котельных), проектирование внутренних сетей с учетом специфики помещений, повышенные требования к системам вентиляции, автоматики безопасности и пожарной сигнализации. Для крупных котельных проектирование может включать резервирование источников газоснабжения (кольцевание, два ввода). Стоимость проектирования таких объектов часто выше из-за сложности технологических решений и требований безопасности.

Проектирование магистральных и межпоселковых газопроводов, хотя и менее часто встречается в практике распределительных сетей, требует высочайшей квалификации. Эти объекты характеризуются большими протяженностями, работой под высоким или средним давлением, сложным рельефом трассы, множеством пересечений с естественными и искусственными препятствиями (реки, дороги, ЛЭП). Проектирование включает детальную разработку переходов (подземных, надземных, подводных), выбор материалов труб (преимущественно сталь большого диаметра), расчет компенсаторов, проектирование линейной запорной арматуры, узлов запуска/очистки, устройств электрохимической защиты на всем протяжении. Стоимость таких проектов существенно зависит от масштаба и сложности трассы.

Проектирование газопроводов в условиях реконструкции или уплотненной городской застройки представляет особую сложность. Необходимо обеспечить безопасность строительства и эксплуатации вблизи существующих зданий, сооружений, подземных коммуникаций. Проектные решения включают тщательный анализ геоподосновы, применение бестраншейных методов прокладки (ГНБ, проколы), разработку мероприятий по мониторингу деформаций существующих конструкций, усиление фундаментов при необходимости. Стоимость проектирования в стесненных условиях закономерно возрастает из-за необходимости применения специальных технологий и проведения сложных инженерных расчетов.

Процесс проектирования и сопровождение проекта

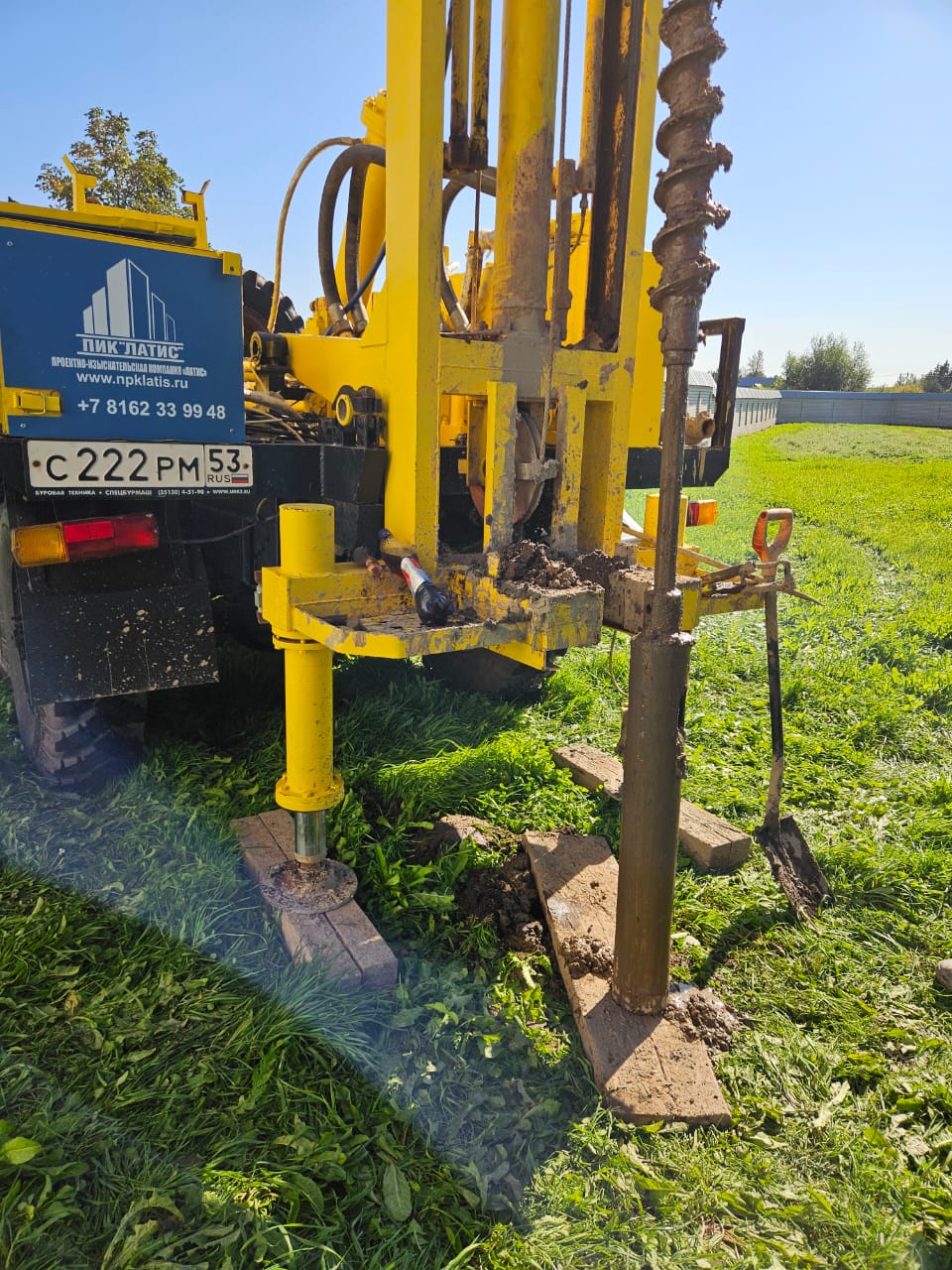

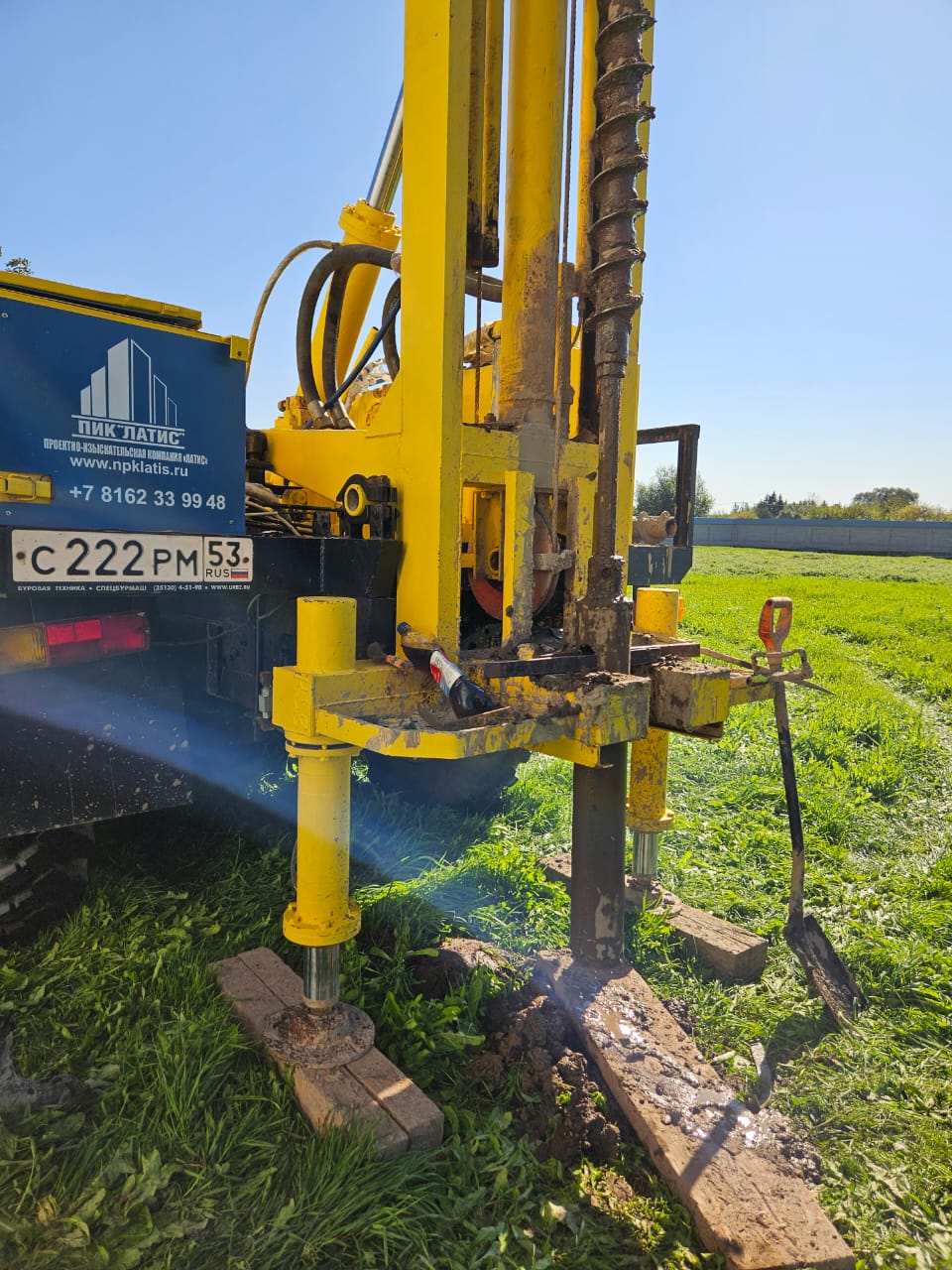

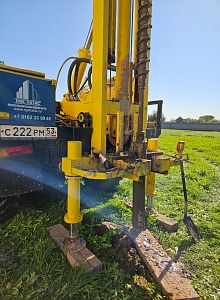

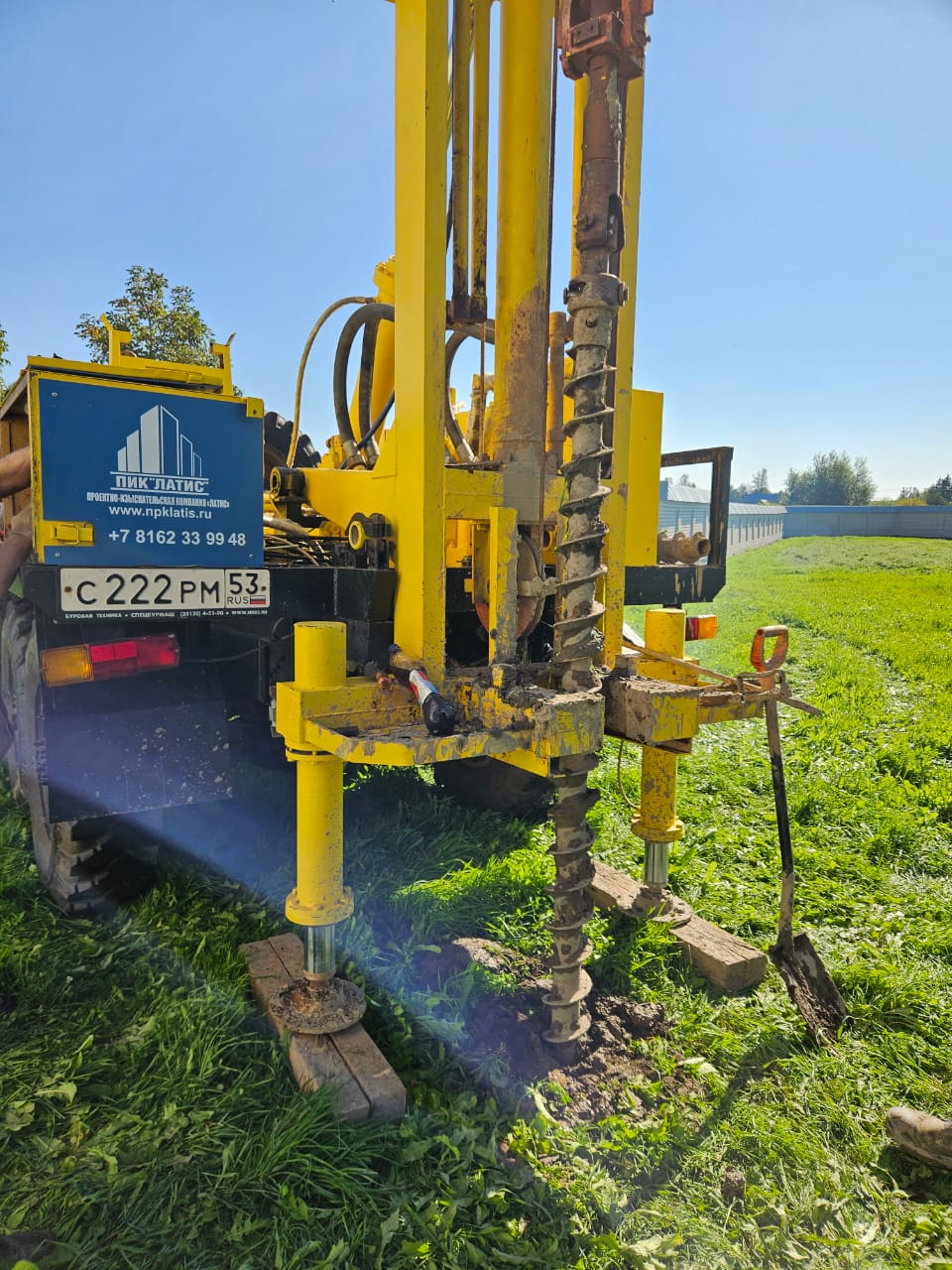

Проектирование газопровода – многоэтапный процесс, начинающийся с получения технических условий (ТУ) от газораспределительной организации и сбора исходных данных. Последние включают топографические планы (геоподоснову) в масштабе, результаты инженерных изысканий (геодезических, геологических, экологических), данные о существующих подземных и надземных коммуникациях, сведения о газопотреблении подключаемых объектов, архитектурно-строительные решения зданий. Качество и полнота исходных данных напрямую влияют на корректность проектирования и минимизируют риск ошибок на последующих стадиях. Стоимость изыскательских работ является существенной частью предпроектной подготовки.

Разработка проектной документации ведется в строгом соответствии с действующими СП, ГОСТ, СанПиН и требованиями технических регламентов (ФЗ №384, ФЗ №123). Проект включает текстовую часть (пояснительную записку с обоснованиями, спецификации) и графическую часть (планы трассы, разрезов, узлов, схемы, чертежи). Обязательными разделами являются: технологические решения, архитектурно-строительная часть (для ГРП, ограждений), электротехническая часть (электроснабжение, заземление, автоматика), мероприятия по охране окружающей среды, пожарной безопасности, гражданской обороне. Проектирование должно учитывать требования профстандартов к квалификации персонала.

Прохождение экспертизы проектной документации – обязательный этап для большинства объектов газоснабжения. Государственная или негосударственная экспертиза проверяет соответствие проекта требованиям законодательства, технических регламентов и нормам безопасности. Проектная организация осуществляет сопровождение проекта в экспертизе, предоставляя необходимые пояснения, дорабатывая документацию по замечаниям экспертов. Успешное получение положительного заключения экспертизы – ключевое условие для последующего согласования и получения разрешения на строительство. Качество первоначального проектирования минимизирует объем доработок на стадии экспертизы.

Согласование проектной документации в надзорных и заинтересованных органах – комплексная задача. Помимо экспертизы, проект может требовать согласований с владельцами пересекаемых коммуникаций (теплосети, водоканал, электросети), органами Ростехнадзора (для объектов поднадзорных), МЧС (по пожарным аспектам), органами власти (при прокладке по городским территориям), Росприроднадзором (по экологическим разделам), владельцами земельных участков. Проектная организация берет на себя взаимодействие с согласующими инстанциями, оформление необходимых пакетов документов и получение разрешительных резолюций. Эффективность этого этапа зависит от опыта и налаженных коммуникаций проектировщика.

Авторский надзор за строительством и технический надзор (при исполнении функций Заказчика) завершают цикл проектных услуг. Авторский надзор предполагает контроль со стороны проектировщика за соответствием выполняемых строительно-монтажных работ утвержденной проектной документации, консультации подрядчика, участие в освидетельствовании скрытых работ, приемке ответственных узлов. Технический надзор – более широкий контроль за качеством, сроками и стоимостью строительства в интересах Заказчика. Оба вида надзора направлены на минимизацию отступлений от проекта, обеспечение безопасности и достижение проектных характеристик построенной системы газоснабжения. Их стоимость определяется объемом и продолжительством строительства.

Реализация проектирования газопроводов требует глубокой специализации и строгого следования нормам. ПИК "Латис" обладает необходимым опытом и ресурсами для выполнения полного комплекса проектных работ по газоснабжению объектов любой сложности – от ввода газа на участок ИЖС до магистральных межпоселковых газопроводов и систем газораспределения промышленных предприятий. Преимущества компании включают: наличие квалифицированных кадров, соответствующих профстандартам, комплексный подход (от изысканий до сопровождения в экспертизе и надзора), знание региональной специфики Великого Новгорода и Северо-Запада при работе по всей России, применение актуальных норм СП и ГОСТ, ответственное отношение к срокам и качеству выпускаемой документации. Стоимость услуг определяется индивидуально, исходя из сложности и объема проектирования, характеристик объекта и потребностей Заказчика. Заказать услугу проектирование газопровода в ПИК "Латис" – значит получить надежного партнера, обеспечивающего соответствие проекта требованиям безопасности и эффективности.
